海康威视摄像头TTL串口刷机教程

软件激活码：sxt42CSSYSYX8FF-YHM3（请妥善保管，激活时使用）

软件激活码：sxtXU9Q7MX5SG29-MBQ9（请妥善保管，激活时使用）

⚠️ 重要安全警示（必读）

关于TTL模块与电脑主板的安全风险

本教程涉及将TTL转USB模块连接到摄像头主板，请务必注意以下风险：

---

🔴 潜在风险说明

1. 摄像头主板上的TTL接口电平可能为 3.3V 或 5V，部分老款设备甚至可能出现 12V 异常电压（如电容残留、短路、非标准引脚定义等）
2. 若TTL模块的信号线或电源线意外接触到主板上的12V供电端或其他高压焊点：
   • 高压会通过TTL模块逆向传入电脑USB接口
   • 可能导致电脑主板南桥芯片、USB控制器烧毁
   • 严重时甚至损坏电脑整块主板
3. 非隔离型TTL模块（如普通CH340、FT232等）没有电气隔离保护，一旦高压串入，电脑端毫无防护

---

🛡️ 强烈建议的防护措施

措施	说明
使用隔离型TTL模块	如带光耦隔离或磁隔离的USB转TTL（例如：CH340G隔离版、ADUM3160方案等），价格略高但能有效保护电脑
外接USB隔离器	在TTL模块与电脑之间串入一个USB隔离器（隔离电压可达1000V以上），即使短路也不会损坏电脑
接线前断电	摄像头必须在完全断电状态下进行TTL接线，接好确认无误后再通电
核对引脚定义	用万用表测量GND和TX/RX电压，确认电平在3.3V/5V范围内，切勿盲目相信丝印标注
先接地线	接线顺序：先接GND，再接TX/RX，最后通电；拔线时先断电，再拔信号线

---

❗ 风险责任声明

刷机操作属于DIY行为，存在一定的硬件风险。

• 使用非隔离型TTL模块导致电脑主板或摄像头损坏的，风险由操作者自行承担
• 建议在操作前评估自身动手能力，如有条件请优先选用隔离型TTL模块或USB隔离器
• 本文档及工具开发者不承担因操作不当造成的任何硬件损失责任

---

✅ 推荐方案（安全优先级从高到低）

1. 最佳方案：隔离型TTL模块 + 断电接线
2. 次优方案：普通TTL模块 + USB隔离器 + 断电接线
3. 最低要求：普通TTL模块 + 接线前用万用表测量所有引脚电压 + 断电接线（仍存在风险，谨慎操作）

---

📌 一句话总结：花几十块钱买隔离器，远比烧掉电脑主板划算得多。 安全第一，切勿省小钱吃大亏。

---

一、准备工作

硬件准备

1. 摄像头：海康威视摄像头（需拆开外壳）
2. TTL转USB模块（如CH340、FT232等）
3. 网线：用于连接摄像头和电脑
4. 杜邦线：3根（用于连接TTL）

软件准备

1. HIKTOOL刷机工具（本文使用的软件）
2. CH340驱动（或其他TTL模块对应驱动）
3. 官方升级包（从海康威视官网下载对应型号的固件）

---

二、硬件连接

1. 摄像头TTL接口识别

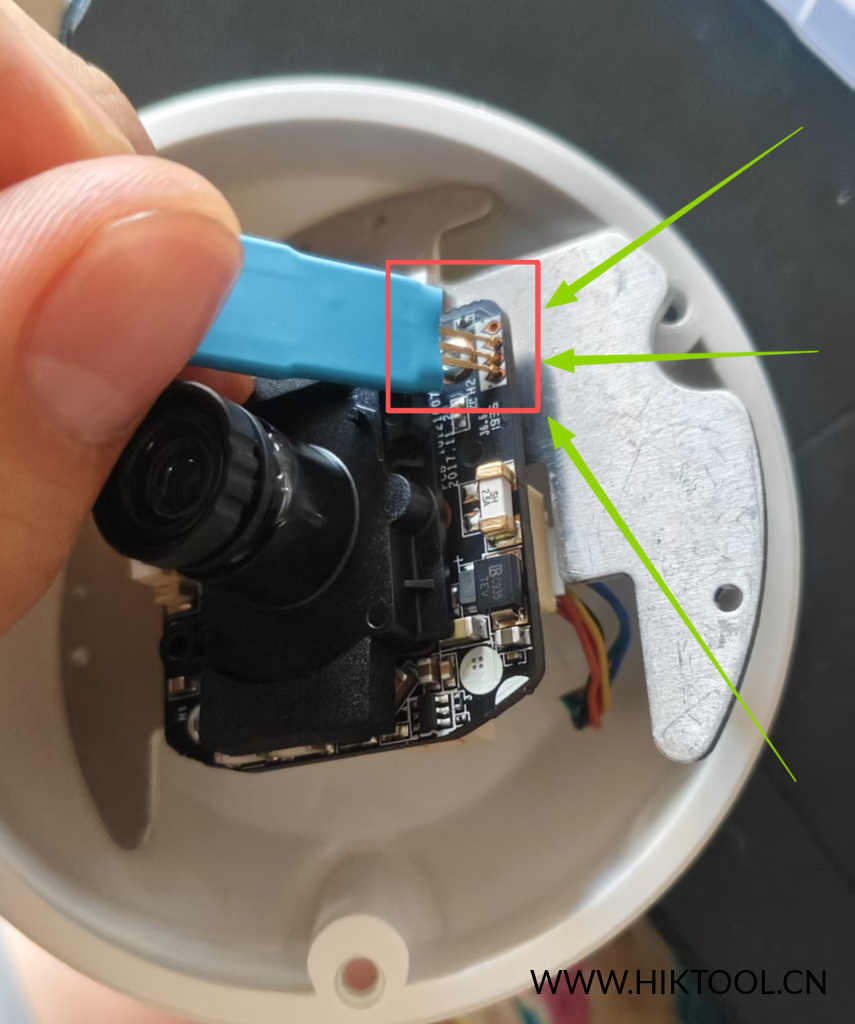

拆开摄像头外壳，在主板上找到4个并排的金属孔，这就是TTL接口。
从右往左依次为：GND、TX、RX、（部分型号排列可能不同，建议确认）

2. 接线方式（仅需接3根线）

TTL模块	摄像头主板
GND	→ GND
RXD	→ 按顺序
TXD	→ 按顺序

🔄 接线顺序说明：

• 先按上表中的顺序连接
• 如果连接后串口窗口没有任何信息输出，说明线序不对，请调换顺序再试
• 调换线序不会损坏设备，只是串口不显示信息而已，放心尝试即可
• 直到串口窗口出现启动日志信息，说明线序正确

⚠️ 注意：

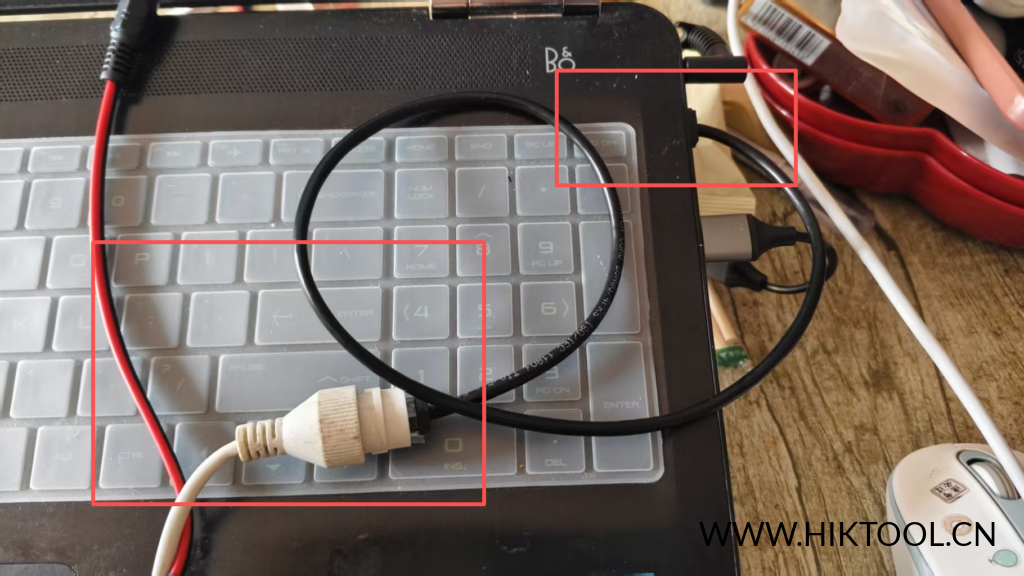

3. 网线连接

用网线将摄像头的网口与电脑的网口直连。

---

三、电脑端网络配置

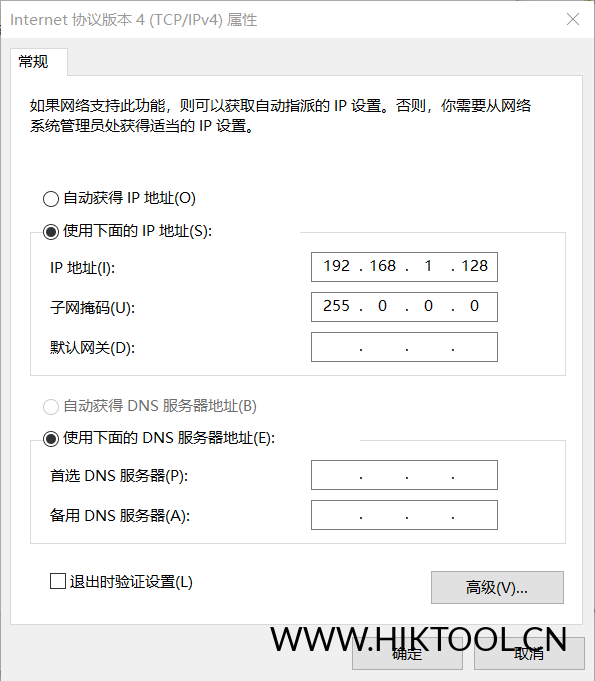

1. 打开电脑的以太网适配器设置
2. 配置IPv4地址：
   • IP地址：192.168.1.128 或者 192.168.1.128 部分设备为 192.0.0.128
   • 子网掩码：255.0.0.0 或者255.255.255.0
   • 默认网关：留空 或者192.168.1.1
3. 点击保存

---

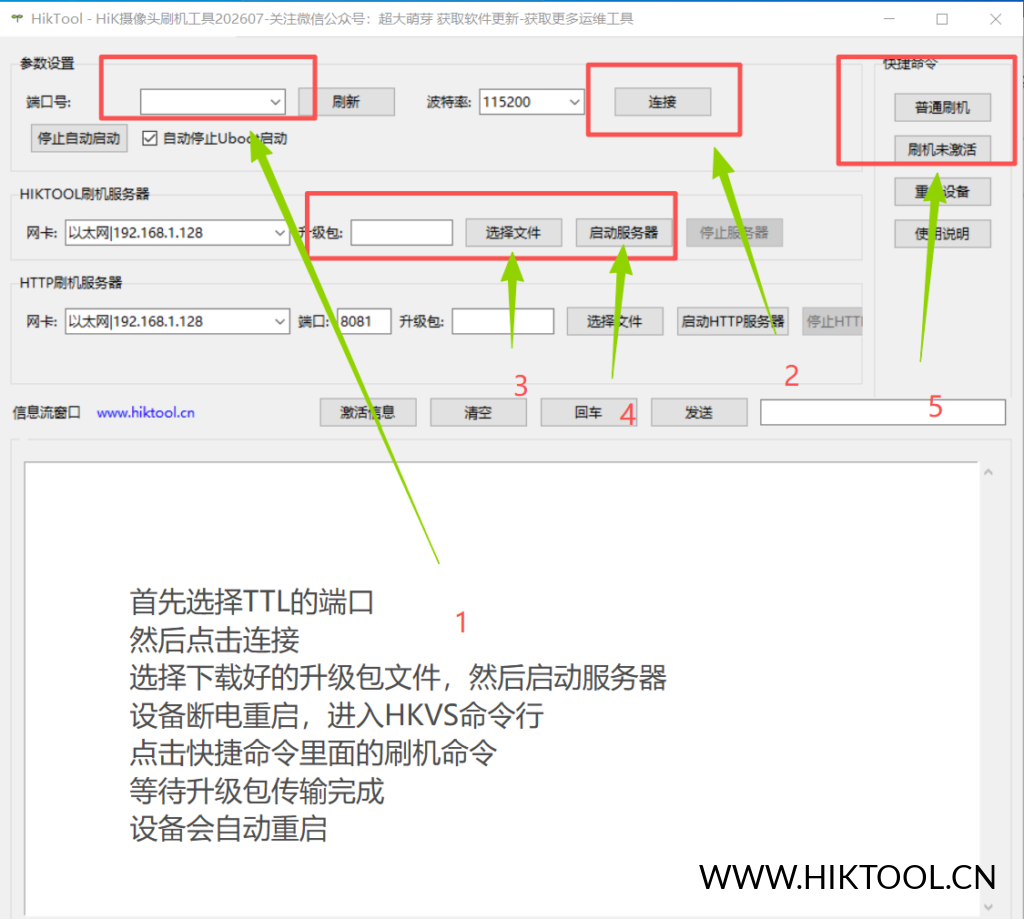

四、软件操作步骤

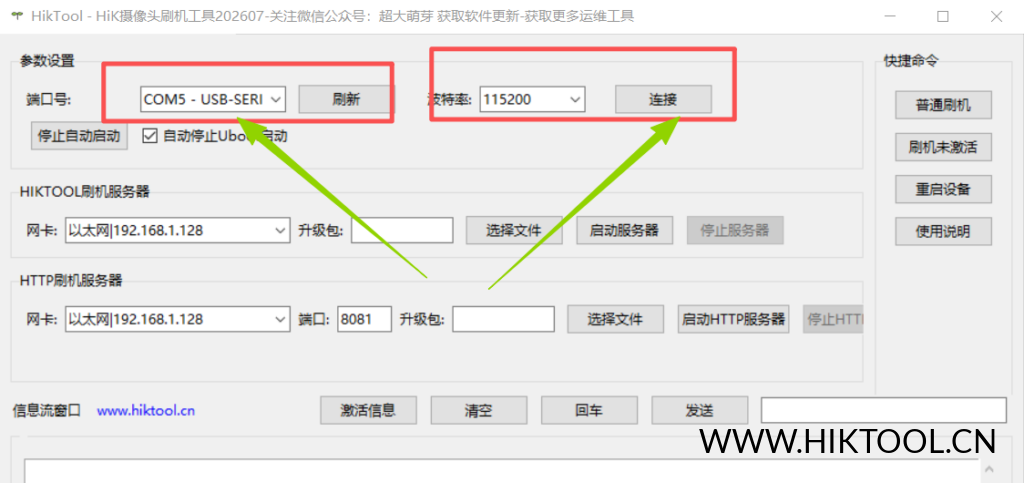

第1步：安装驱动并连接TTL

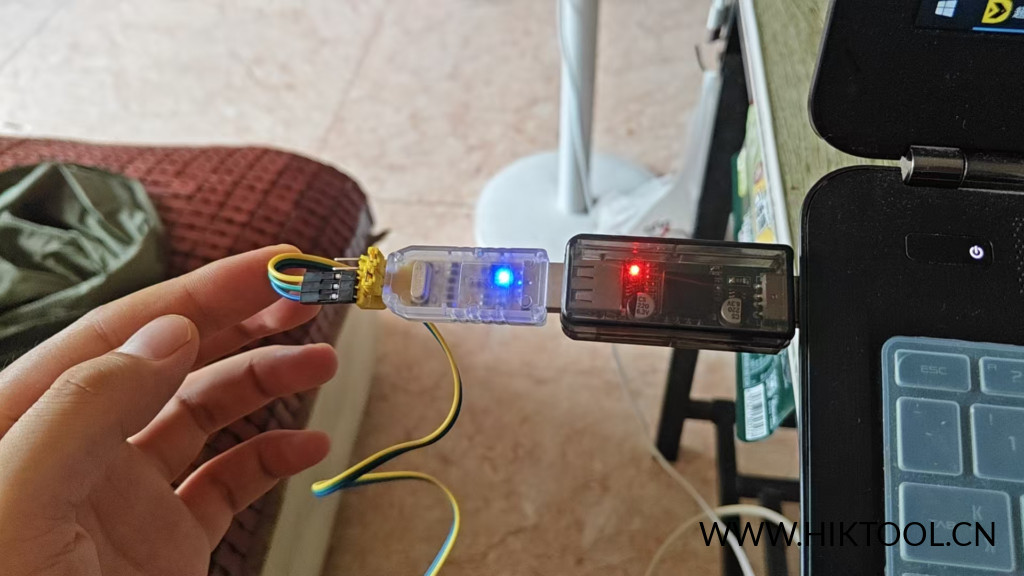

1. 将TTL模块插入电脑USB口，确保驱动已正确安装
2. 打开HIKTOOL刷机工具
3. 点击 “刷新” 按钮 → 如果检测不到端口：

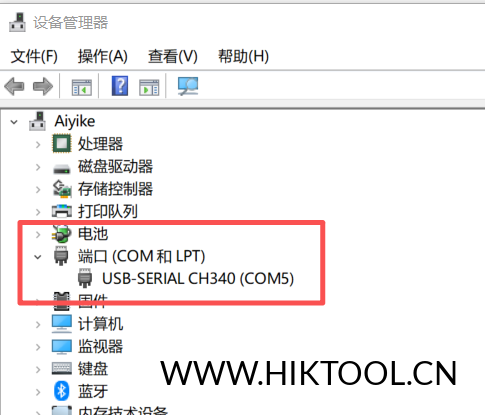

   • 检查驱动是否安装成功（设备管理器中查看）
   • 重新插拔TTL模块
   • 更换USB接口
4. 选择对应的端口号（如COM5）
5. 默认波特率：115200
6. 点击 “连接” 按钮

---

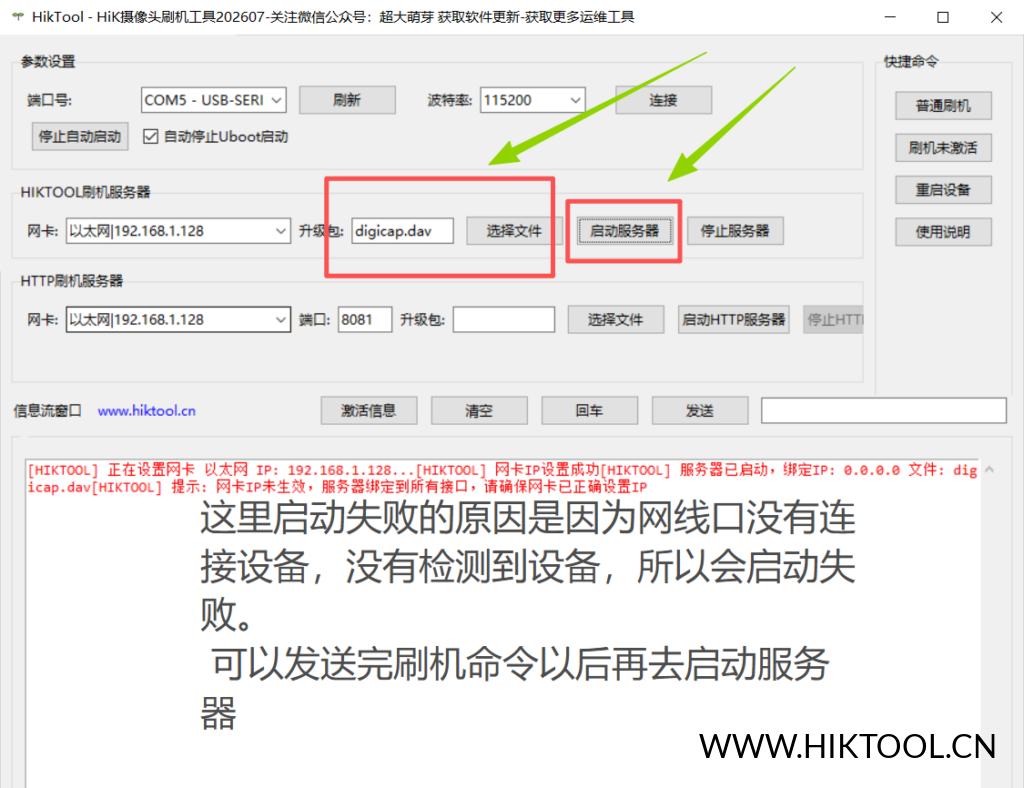

第2步：加载升级包并启动服务器

1. 在 “HIKTOOL刷机服务器” 区域：
   • 网卡：默认选择“以太网”（即192.168.1.128）
   • 点击 “选择文件” → 选择从官网下载的升级包（.dav格式）
   • 点击 “启动服务器”

---

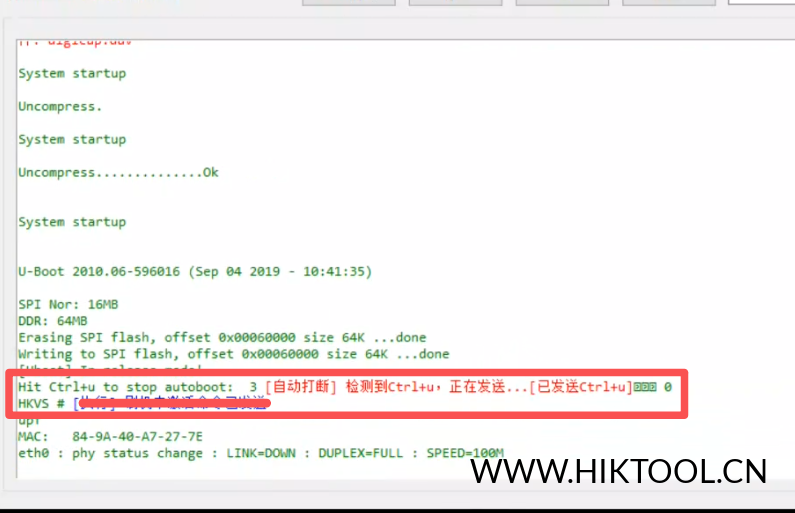

第3步：触发设备进入刷机模式

1. 给摄像头通电启动（如果已通电，请断电重启）
2. 软件会自动检测到设备启动，并自动发送停止Uboot启动命令
3. ⚠️ 如果软件未能自动打断启动：
   • 用鼠标左键连续点击“自动停止Uboot启动”按钮
   • 直到提示“已打断启动”为止

---

第4步：发送刷机命令

1. 点击右上角 “快捷命令” 区域
2. 根据设备型号选择：
   • 普通刷机：适用于绝大多数设备（推荐首选）
   • 刷机未激活：不适用于部分特定项目设备
3. 软件开始自动传输升级包

---

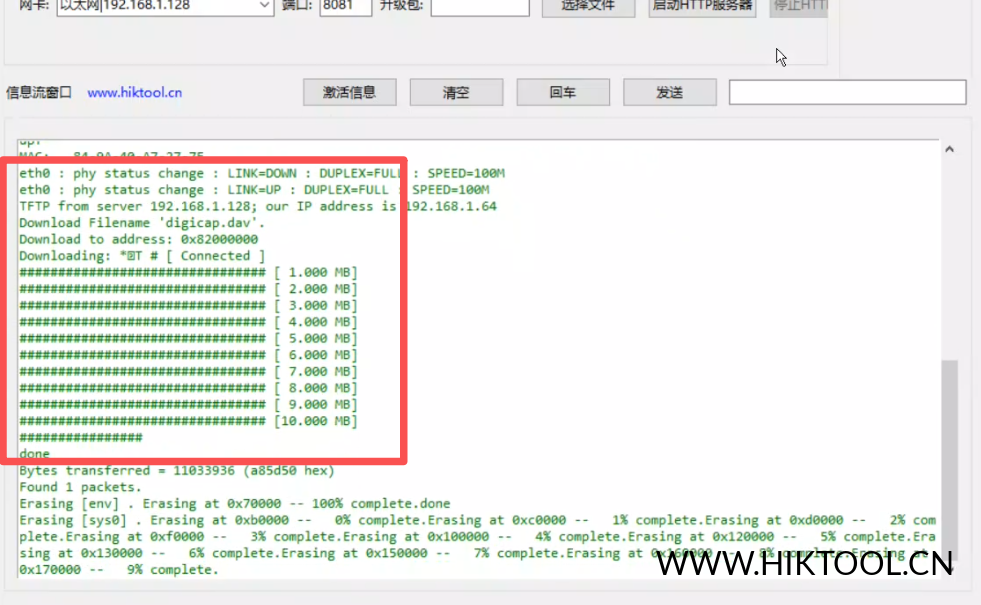

第5步：等待刷机完成

1. 观察信息流窗口，查看传输进度
2. 等待升级包传输完成
3. 设备会自动重启

---

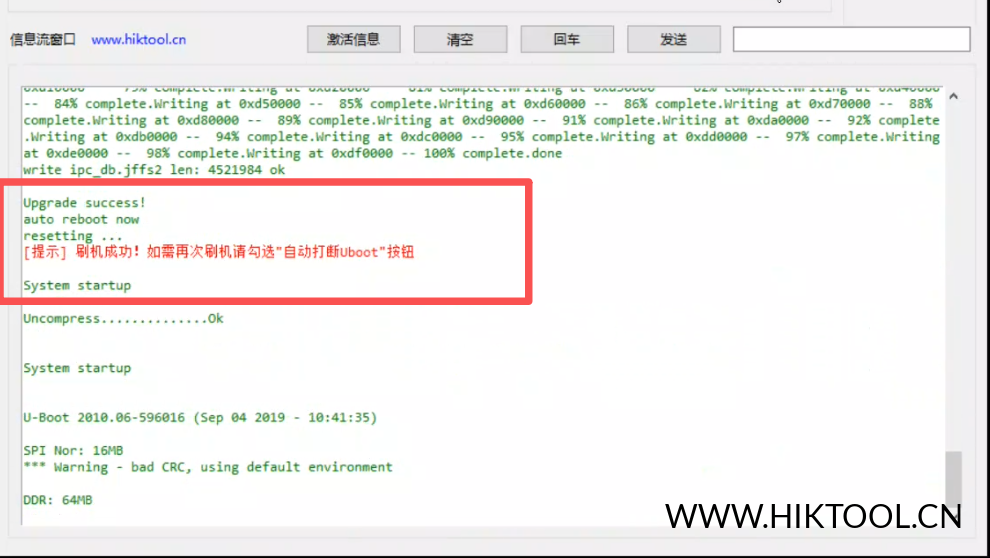

第6步：刷机成功确认

• 设备重启后，软件会检测到启动信息，但不会再自动打断Uboot启动
• 此时表示刷机已成功完成

---

五、特殊情况说明

🔹 关于新款设备

部分新款海康摄像头需使用 HTTP刷机服务器：

• 在“HTTP刷机服务器”区域选择网卡和端口（默认8081）
• 加载升级包并启动HTTP服务
• 其余操作步骤与上述完全一致

🔹 如需重新刷机

• 勾选 “自动停止Uboot启动” 复选框
• 重复上述第3~5步即可

---

六、常见问题排查

问题现象	解决方法
刷新检测不到端口	检查驱动是否安装；重新插拔TTL模块；更换USB口
连接失败	检查TTL
无法打断Uboot启动	鼠标连续点击“自动停止”按钮；或检查TTL接线是否松动
刷机命令无法执行	尝试切换“普通刷机”和“刷机未激活”两种模式
传输中断	检查网线连接；确认电脑IP为192.168.1.128；关闭防火墙

---

七、注意事项

✅ 刷机过程中不要断电或插拔TTL线
✅ 确保升级包与设备型号完全匹配
✅ 刷机前备份重要数据（如有）
✅ 操作环境注意防静电

---

📌 软件官网：www.hiktool.cn
如有疑问，可参考软件内的“使用说明”或联系技术支持。

---

刷机完成后，摄像头将恢复至初始状态，可按正常流程进行激活和配置。 🎯
